高温で形成したBBO（α-BaB2O4）は、負の一軸性結晶です。 190 nm ～ 3500 nm の透明領域で大きな複屈折を示します。 casixは、これらの結晶を大きなサイズに成長させることができました。 α-BBO 結晶の物理的、化学的、熱的、光学的特性は β-BBO 結晶と似ています。ただし、α-BBO 結晶の非線形光学特性は、その結晶構造の中心対称性により存在しません。 α-BBO 結晶は NLO プロセスには推奨されません。
独特の UV 透過性、良好な機械的特性、および高い損傷閾値の特性があります。 a-BBO 結晶は、グラン テイラー偏光子やグラン トンプソン偏光子やウォークアウェイ ビーム スプリッターに使用される方解石、TiO2、LiBbO3 などに代わる優れた結晶であり、特に高出力および紫外線偏光子に適しています。CASIX は、グラン レーザー、グラン テイラー、グラン トンプソン偏光子、およびその他の高品質 α-BBO 結晶ビーム ディスプレーサーを製造および供給しています。方解石に代わりに、様々なアプリケーションに使用されています。
α -BBO結晶の特性：
| 透明度範囲: | 190 - 3500nm（透明曲線にご参考） |
| 密度: | 3.85g/cm3 |
| 熱効果係数: | dno/dT = - 9.3X10-6/°C |
| ダメージ閾値:: | @1064nm 1GW/cm2 |
| 光学均一性: | Δ n~10-6/cm2 |
| モース硬度: | 4.5 |
| 潮解性: | Low |
| 熱膨張係数（25°C-900°C）: | aa = 4X10-6/° K ac = 36X10-6/° K |
| 線吸収係数: | α<0.005cm-1 from 300nm to 2300nm |
屈折率、複屈折 (Δne = no) および 45° での偏角 (β): | @1.0642μm ne=1.5379 no=1.6579 Δn=-0.1199 ρ=-4.287° |

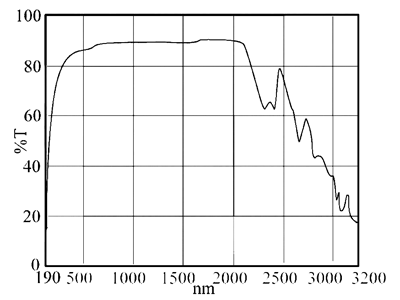

α -BBOの透明曲線
性能:
| 仕様 | スタンダード | ハイプレシジョン |
| 表面欠陥 | 60-40 | 20-10 |
| 光軸方向 | ±0.5° | ±0.2° |
| 平らさ | λ/4 | λ/10 |
| 波面の歪み | λ/4 | λ/8 |
| ARコーティング | R<0.5% (narrow band wavelength) | |
