フェルールとスリーブ


VitroComは、硼矽酸塩ガラスと透明な融結石英ガラスから、ファイバーオプティック市場向けの超高品質の精密ガラスファルルとアライメントスリーブを製造しています。これらのカスタムメイドのファルルは、独自の技術とプロセスを利用して顧客の仕様に応じて生産されます。場合によっては、内径の公差が±0.001mmに達する多様なID構成を製造することができます。このページにはいくつかの可能性が示されています。以下の通り、多様なリードイン構成を提供しています。カスタムデザインのリードインにも対応できます。

アライメントスリーブは、ファルルとレンズを整列させるために顧客の仕様に合わせて精密引き伸ばされた製品です。使用可能な材料には、透明な融結石英ガラスや様々なタイプの硼矽酸塩ガラス、ソフトガラスが含まれます。内径と外径は0.005mmの精度で保持できます。


Ferrules and tubing-Ferrules and Sleeves1.png                      Ferrules and tubing-Ferrules and Sleeves2.png

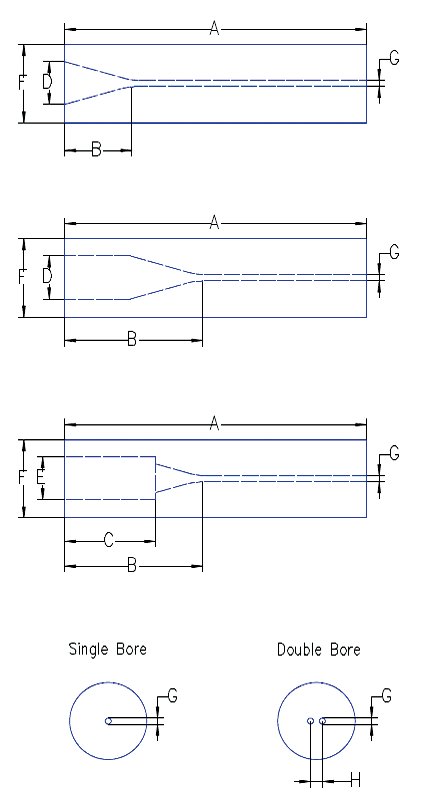

A = 合計長さ + 許容誤差

B = リードイン深さ ± 許容誤差

C = カウンターシンク深さ + 許容誤差

D = リードイン直径 ± 許容誤差

E = カウンターシンク直径 ± 許容誤差

F = 外径 + 許容誤差

G = 内径 ± 許容誤差

H = 間隔距離 ± 許容誤差

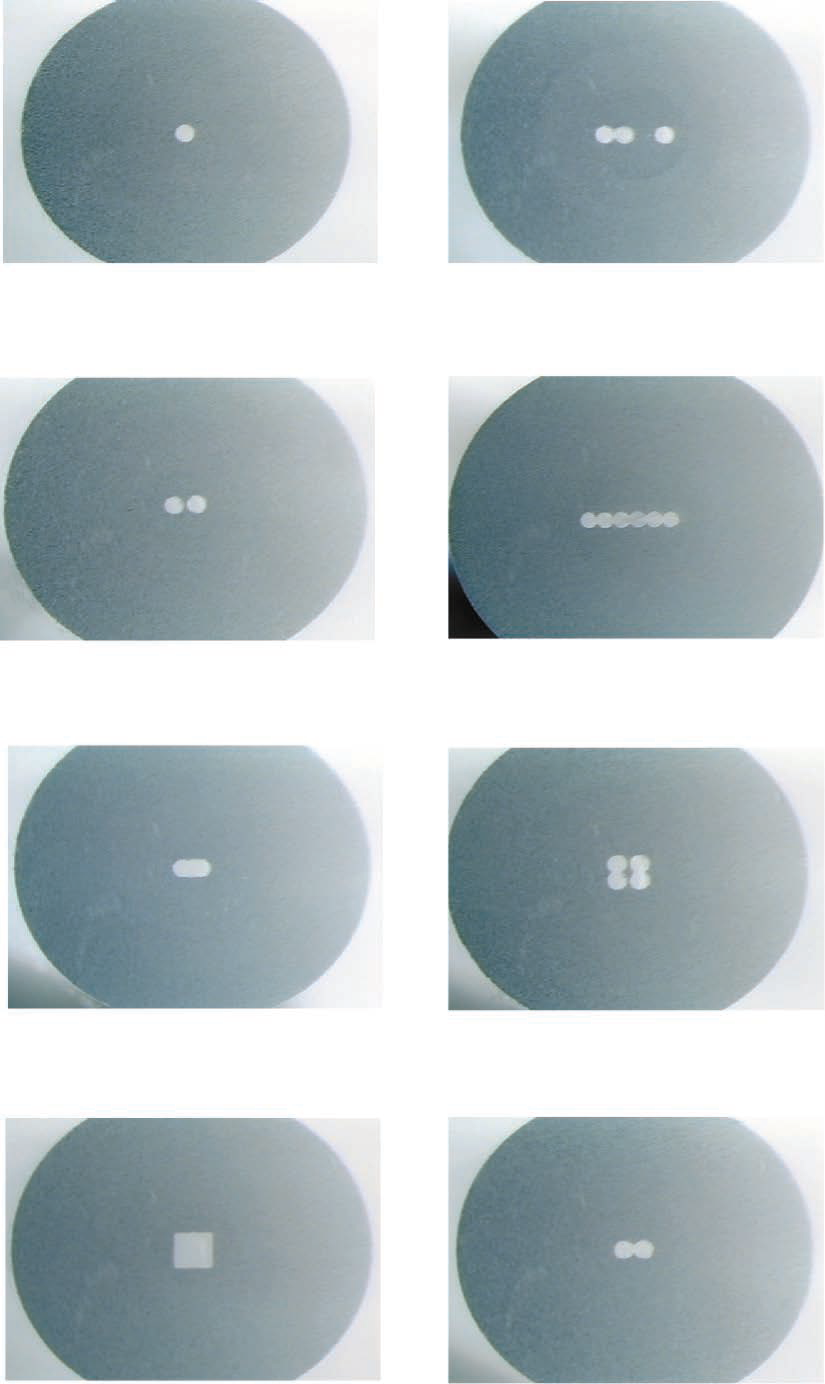

シングルボア、トリプルボア、ダブルボア、6ボア、楕円形ボア、二重8字形ボア、四角形ボア、8字形ボア


仕様

スタンダード

ハイプレシジョン

基板材料

ホウケイ酸塩または透明な溶融石英

全長公差

±0.2mm

±0.05mm

外径

0.5, 1.0, 1.6~2.2mm

一部特殊径または角フェラル

外径公差

±0.005mm

±0.003mm

内径公差

±0.002mm

±0.001mm

間隔距離公差

±0.002mm

±0.001mm

導入端面

切断面

火処理面

リードインエッジ上のチップ

<0.4x1.0x0.4mm

<0.1x0.4x0.1mm
