ガラス基板


カスタムの透明な融結石英ガラス基板およびコンポーネントは、ファイバーオプティック応用や/もしくはコンポーネントパッケージングに使用するために精密引き伸ばされており、顧客の仕様に応じて製造することができます。一般的な応用には、ファイバーのサポートおよび/または整列目的のための融結カップラーパッケージ、またはパッケージ内のファイバーを分離することが含まれます。非常に厳密な許容誤差は、VitroComの独自の技術とプロセスによって達成され、非円形および不規則な構成を製造する専門知識がこのページに示されています。


Ferrules and tubing-Glass Substrates1.png                  Ferrules and tubing-Glass Substrates3.png



Ferrules and tubing-Glass Substrates2.png

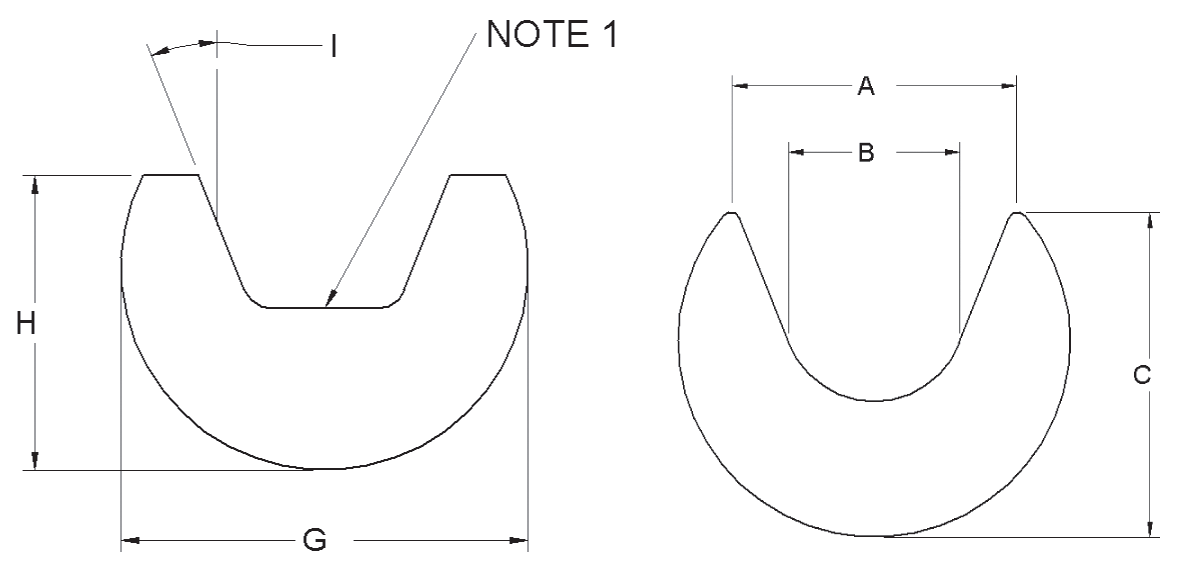

A = 溝の******幅 ± 許容誤差

B = 溝の最小幅 ± 許容誤差

C = 合計直径 ± 許容誤差

D = 部品の長さ ± 許容誤差

E = 溝の深さ ± 許容誤差

F = 溝底からの距離

G = 外周部の主軸 ± 許容誤差

H = 外周部の副軸 ± 許容誤差

I = 角度仕様 (******/最小)

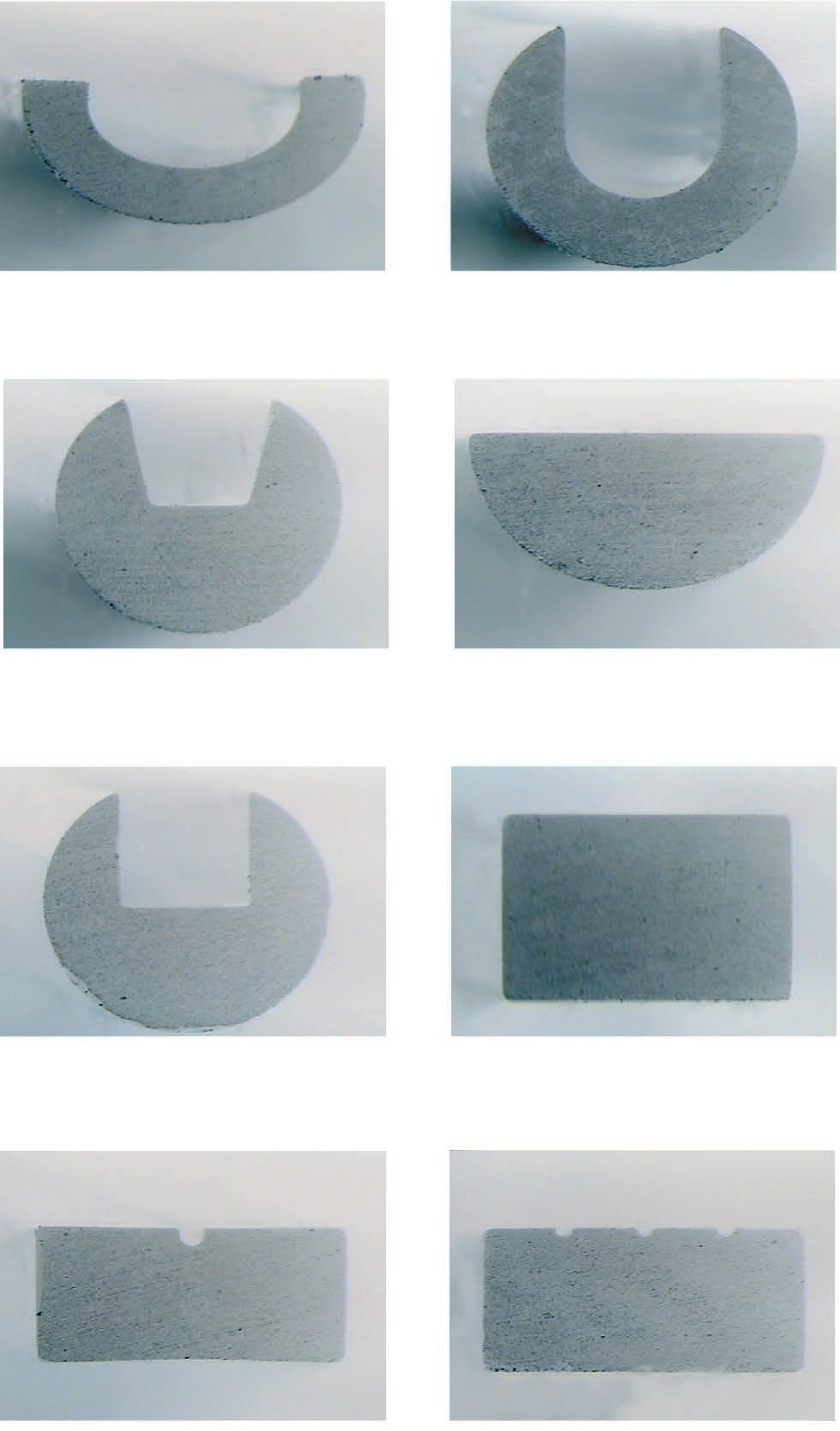

 Cチャンネル、Uチャンネル、Vチャンネル、Dロッド、四角チャンネル、長方形ロッド、溝取り長方形ロッド、多溝取り長方形ロッド

ご注意 1:形状要件を指定してください。例えば、完全な半径、平行な側面、直角の側面、細めたりなど。

また、以下の項目も含め:

    •     ガラスタイプ

    •     同心円度仕様

    •     研削および/または研磨された表面



基板のカスタム見積もりについては、お問い合わせください。
